شبیه سازی مقاومت متغیر در متلب

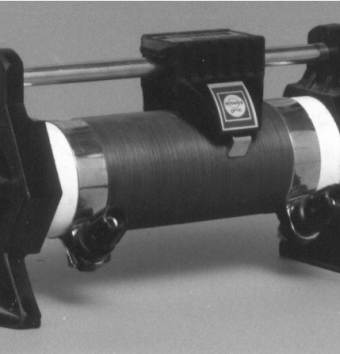

مقاومت متغیر

مقاومت های متغیر به مقاومت هایی گفته می شود که مقدارشان ثابت نبوده و قابل تغییر می باشند. در مدارهای الکترونیکی از مقاومت متغیر به عنوان کنترل تن صدا یا سایر کنترل‌ ها استفاده می‌گردد. مقاومت های متغیر دارای سه پایه می باشند که به مدار متصل می‌شوند. هنگامی که به عنوان تنظیم کننده جریان در مدار به کار می‌رود فقط از پایه وسط و یکی از پایه‌های طرفین استفاده می‌شود. با تغییر محور مقاومت های متغیر ، مقدار مقاومت تغییر خواهد کرد. مقاومت های متغیر در واقع نوعی مقاومت هستند که با تغییر مقدار جریان و ولتاژ دو پایه ی خود مقدار متفاوتی را به خود اختصاص می دهند.

شکل زیر شبیه سازی مقاومت متغیر در سیمولینک متلب را نشان می دهد:

در شکل بالا از یک ramp برای ورودی این نوع مقاومت استفاده شده است که با این ترفتد هر مقداری برای مقاومت به دست می آید. با شبیه سازی مقاومت متغیر خروجی جریان ، ولتاژ و ورودی ramp را در شکل مشاهده می کنید.

آنگونه که مشاهده می شود وقتی مقاومت به صورت ramp افزایش می یابد ، به طور طبیعی طبق قوانین کیرشهف مقدار جریان نیز کاهش خواهد یافت که شکل بالا این موضوع را نشان می دهد.
