شبیه سازی ادوات FACTS از نوع TCR

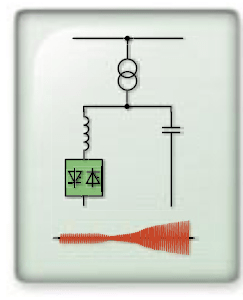

این محصول حاوی شبیه سازی ادوات FACTS نوع TCR در نرم افزار PSCAD است که جزو ادوات FACTS کنترل شونده با تریستور می باشد. اصطلاحا به آن راکتور کنترل شونده با تریستور گفته می شود. TCR یا همان Thyristor Controlled Reactor یک راکتوری است که توسط تریستور کنترل شده و مقدار آن تغییر می کند. راکتور کنترل شونده با تریستور در مدار خود حاوی دو تریستور می باشد که به صورت معکوس و موازی هم قرار گرفته اند. وقتی زاویه آتش تریستورها در صفر قرار داده می شود هدایت به صورت کامل بوده و در نتیجه کل راکتور در مدار قرار می گیرد. ولی با زیاد کردن زاویه آتش تا ۹۰ درجه می توان تریستور موجود را کنترل کرده و کسری از آن را در مدار قرار داد. شکل زیر یک راکتور کنترل شونده با تریستور را نشان می دهد.

همان طور که در شکل بالا مشاهده می کنید با تغییر زاویه آتش مربوط به تریستورها مقدار راکتور قرار گرفته در سیستم قدرت کنترل می شود. TCR زمانی در سیستم قدرت مورد نیاز است که بارهای شبکه بیشتر از نوع خازنی بوده و در نتیجه توان راکتیو زیادی را به سمت ژنراتورهای موجود در سیستم قدرت انتقال دهند. جابجایی توان راکتیو در سیستم قدرت علاوه بر اینکه خطوط شبکه را اشغال می کند بلکه ضریب توان شین های مختلف شبکه را نیز کاهش خواهد داد و می تواند از پیش فاز به پس فاز تغییر دهد. ادوات FACTS از نوع TCR در این مواقع می تواند به کار برده شده و توان راکتیو تولیدی توسط بارهای خازنی را مصرف نماید.

شبیه سازی ادوات فکتس در PSCAD

شکل های زیر نتایج حاصل برای TCR در برنامه ی PSCAD  که در این محصول گنجانده شده است را نشان می دهند.

برای زاویه کنترل ۱۸۰ درجه خواهیم داشت:

برای زاویه کنترل ۹۰ درجه خواهیم داشت:

همانطور که می بینید می توانید زاویه کنترل را در برنامه PSCAD تغییر داده و نتایج دیگر را به دست آورید.
