دانلود پاورپوینت مقاله اینورتر چند سطحی خازن سوئیچ شده 13 سطحی

در این تحقیق، یک اینورتر چند سطحی خازن سوئیچ شونده (SCMLI) جدید 13 سطحی ارائه می‌شود که با استفاده از تعداد کمتر قطعات، به افزایش ولتاژ شش برابری دست می‌یابد. این ساختار نوین با بهره‌گیری از 12 ترانزیستور، 2 دیود و 3 خازن، ضمن ساده‌سازی استراتژی کنترل، به واسطه دارا بودن 5 جفت کلید مکمل و ولتاژهای خازنی خودمتعادل، کارایی قابل توجهی را ارائه می‌دهد.

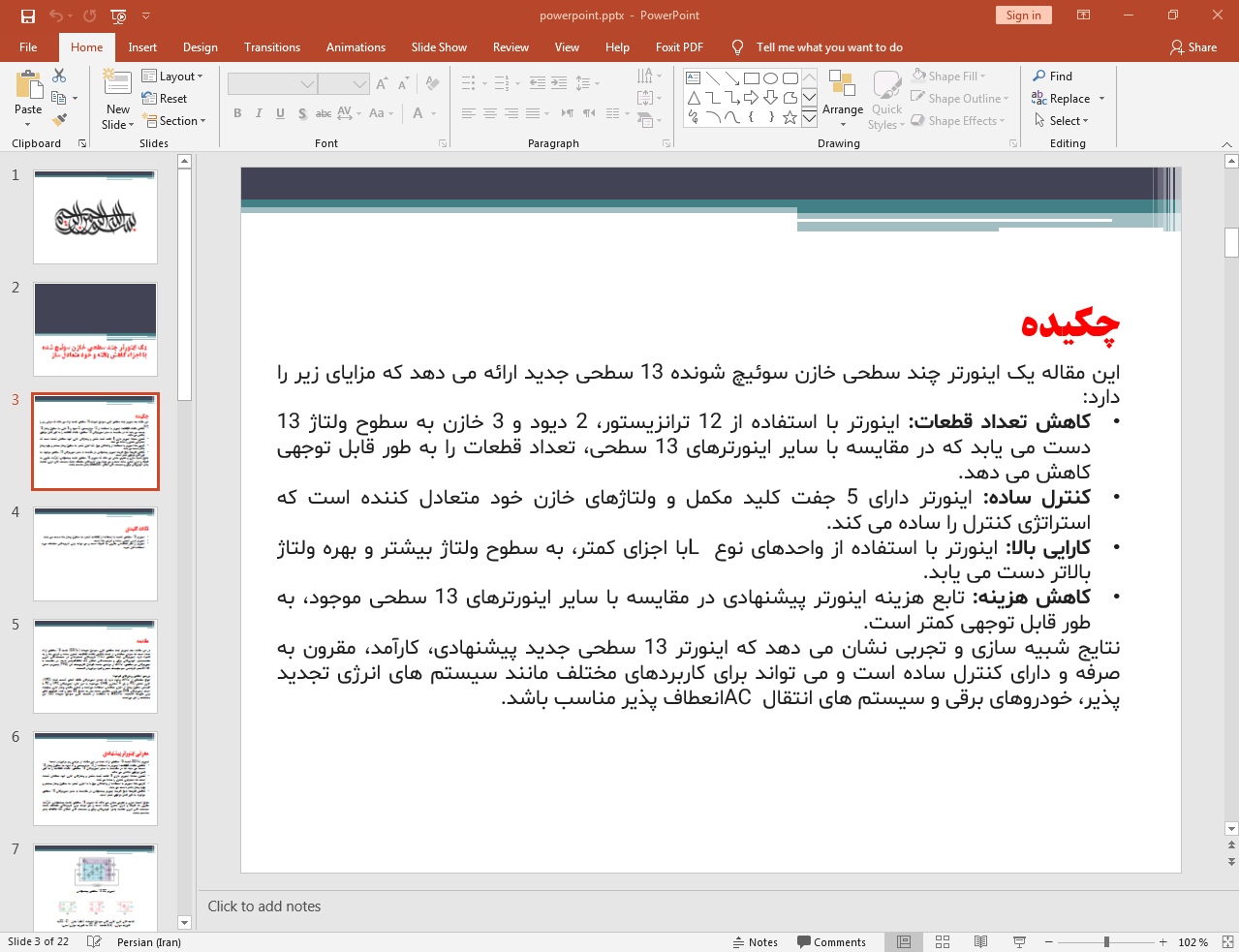

این پاورپوینت در 22 اسلاید تهیه شده و در ادامه نیز تصویر مربوط به اسلاید شماره 3 آن قرار داده شده است:

هدف از این پژوهش، ارائه راه‌حلی نوین برای افزایش ولتاژ در اینورترهای چند سطحی با استفاده از تعداد کمتر قطعات و بهینه‌سازی عملکرد است. انتظار می‌رود این مبدل جدید در طیف وسیعی از کاربردها، از جمله درایو موتور، سیستم‌های انرژی تجدیدپذیر و خودروهای برقی، مورد استفاده قرار گیرد.

اینورترهای چند سطحی (MLI) به دلیل مزایای متعدد نسبت به اینورترهای دو سطحی سنتی، به طور فزاینده‌ای در کاربردهای توان بالا و ولتاژ متوسط مانند سیستم‌های انرژی تجدیدپذیر، خودروهای برقی و سیستم‌های انتقال AC انعطاف‌پذیر مورد توجه قرار گرفته‌اند.

در ادامه، تصویر مربوط به اسلاید شماره 18 این پاورپوینت قرار داده شده است:

در مطالعه حاضر، یک SCMLI جدید 13 سطحی توصیف شده است که می‌تواند تعداد عناصر توان را کاهش داده و به تعادل ولتاژ برسد. همچنین اینورتر پیشنهادی از طریق ترکیب یک واحد خازن سوئیچ شونده (SCU ) و یک واحد نوع L یعنی LTU، می تواند به افزایش ولتاژ شش برابری با یک منبع DC و دوازده سوئیچ دست یابد. به علاوه اینکه، روش مدولاسیون و محاسبه تلفات به اختصار تشریح شده است. علاوه بر این، توپولوژی پیشنهادی از قابلیت افزونگی مدولار نیز برخوردار می باشد. با افزایش تعداد LTU می توان سطوح ولتاژ و ضریب تقویت را به میزان قابل ملاحظه ای افزایش داد. همچنین، اینورتر پیشنهادی با اینورترهای 13 سطحی خازن سوئیچ شونده موجود به طور دقیق مورد مقایسه قرار گرفته است. نتایج بدست آمده حاکی از آن است که، اینورتر پیشنهادی از دستگاه‌های توان کمتری استفاده کرده و در کاهش مقدار CF از مزایای آشکاری برخوردار است. در نهایت، توپولوژی چند سطحی پیشنهادی از طریق یک نمونه آزمایشی ساخته شده است. همچنین نتایج تحلیل استاتیک و پویا، اثربخشی SCMLI پیشنهادی را اعتبارسنجی کرده است و حاکی از آن است که SCMLI پیشنهادی از قابلیت تنظیم سریع یک محیط کاری پیچیده برخوردار می باشد.
